Подобное поведение водоосновных материалов напрямую повлияет на сцепление монтажной пены с поверхностью: отдельные частицы разрушенной пленки будут отслаиваться, ухудшая адгезию. Исходя из этого, мы решили проверить, как состав Стиз Д меняет прочность сцепления монтажной пены и материала стенового проема.
Определение адгезии при отрицательной температуре
Вторая часть нашего исследования будет посвящена тому, как холод и наличие Стиз Д влияют на прочность сцепления монтажной пены с бетонным основанием.
Для эксперимента мы подготовили специальные образцы: бетонные кубики, между которыми был нанесен слой монтажной пены. Часть образцов дополнительно обрабатывали составом Стиз Д, нанося его кистью в два слоя при следующих температурах: (23±2) °С и пограничной (-10 °С). После полного отверждения пены проводились испытания на прочность сцепления и анализ характера отрыва. Результаты приведены в таблице:
| Средняя прочность сцепления, МПа | ||
|
Образцы без состава Стиз Д, отверждение 1 сутки при t = 22 °С и φ = 62%) |
Образцы с составом Стиз Д 2 слоя, отверждение 4 суток при t = -10 °С |
Образцы с составом Стиз Д 2 слоя, отверждение 1 сутки при t = 22 °С и φ = 62%) |
|
0,55 |
1,21 |
1,17 |
| Характер разрыва | ||
|
Образец №1 – разрыв адгезионный Образец №2 – разрыв смешанный |
Образец №1 – разрыв когезионный Образец №2 – разрыв когезионный |
Образец №1 – разрыв смешанный Образец №2 – разрыв когезионный |

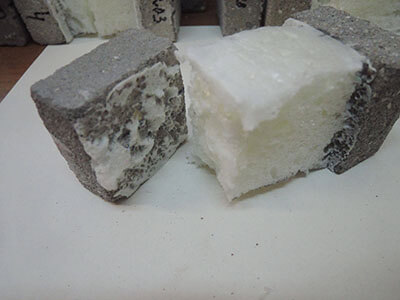

Рисунок 1 – Внешний вид образцов после определения прочности сцепления (образцы без Стиз Д)

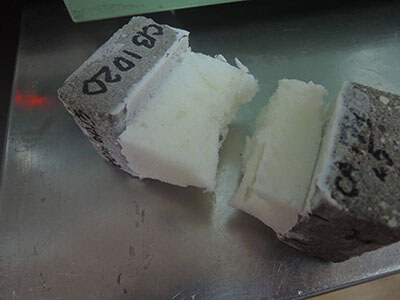

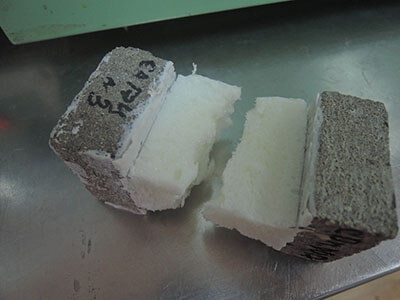

Рисунок 2 – Внешний вид образцов после определения прочности сцепления (со Стиз Д, t = -10 °С)

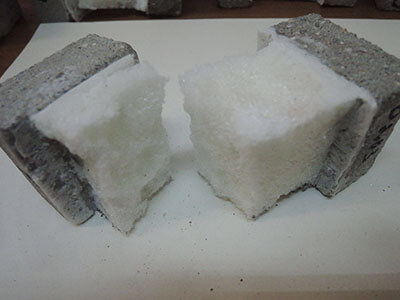

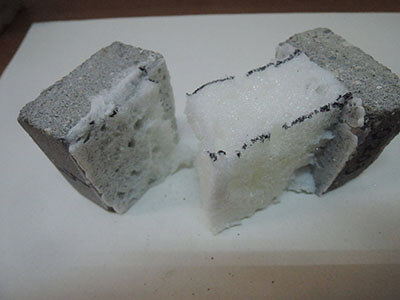

Рисунок 3 – Внешний вид образцов после определения прочности сцепления (со Стиз Д, t = 22 °С и φ = 62%)
Использование Стиз Д заметно повышает прочность сцепления монтажной пены с бетонным основанием. В лабораторных условиях – при температуре (23 ± 2) °С и относительной влажности (60 ± 10) % – после одного дня отверждения образцы с двумя слоями Стиз Д показывают прочность сцепления выше, чем образцы без состава. При низких температурах (-10 °С) эффект сохраняется, а характер разрыва в большинстве случаев когезионный. Результаты испытаний в обоих случаях говорят о том, что прочность сцепления монтажной пены с материалом стенового проема возрастает при использовании состава Стиз Д. Таким образом, применение Стиз Д обеспечивает надёжность монтажного шва даже при отрицательных температурах, что делает его эффективным решением для монтажа и в условиях, выходящих за пределы лабораторных.
Рекомендации
При работе в холодное время года необходимо соблюдать несколько условий:
• перед применением прогреть состав до +23 °С не менее 6 часов в тёплом помещении;
• при работах с составом следует обеспечивать поддержание его температуры выше 0 °С. При понижении температуры состава ниже 0 °С Стиз Д замерзает, что исключает возможность его применения;
• наносить при температуре воздуха от -10 до +35 °С и влажности не выше 90%;
• избегать нанесения в первой половине дня, если ночью температура опускалась ниже -10 °С – это снижает риск заморозки свежеуложенного слоя;
• температура поверхности нанесения должна быть не ниже минус 10 °С.
Вывод
Стиз Д – водо- и пароизоляционный состав, который сохраняет работоспособность при отрицательных температурах до -10 °С, образуя прочную эластичную плёнку. Представленные испытания подтвердили: материал выдерживает не только лабораторные стандарты, но и работу в мороз.
